TL5
Telerruptor universal para cualquier tipo de carga a 230VAC
Telerruptor (interruptor biestable de accionamiento por pulsadores) que adapta instalaciones con pulsadores a todo tipo de cargas. Admite entrada de pulsador desde
F ó N indistintamente.
COMPATIBLE CON CUALQUIER TIPO DE CARGA (230VAC~50Hz)

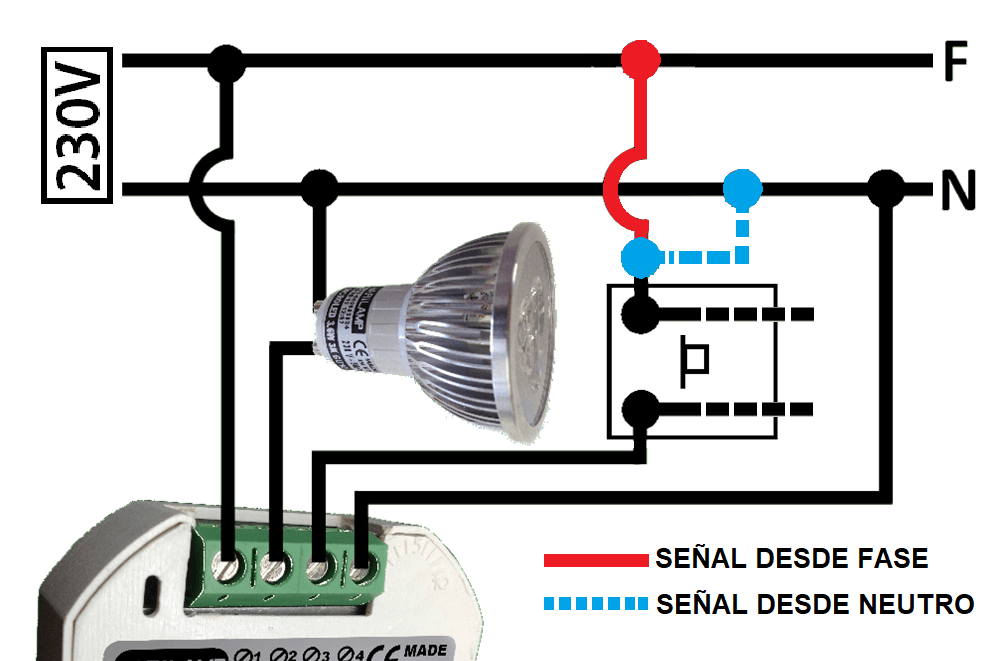

Esquema de instalación
Instalación a 4 hilos. Conectar Fase a borna 1. En borna 2 se conecta la vuelta de carga, que viene de Neutro. La vuelta de pulsador/es se conecta a borna 3, y podrá venir desde Fase o desde Neutro indistintamente (línea roja o azul en el esquema). Finalmente en borna 4 conectar Neutro. Se pueden conectar hasta 5 pulsadores en paralelo con indicador luminoso e ilimitados sin él.
IMPORTANTE: La entrada de pulsador puede ser desde Fase o desde Neutro exclusivamente, es decir, de una línea o de otra, pero NUNCA de las dos a la vez. Se representa por las líneas roja o azul en el esquema.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Multimedia
En el vídeo se visualiza un ejemplo de montaje en una instalación convencional, realizado por uno de nuestros técnicos. Así mismo, se muestra el funcionamiento básico del producto.
Entrada de pulsador desde Fase o Neutro
Reconoce la entrada de pulsador desde Fase o Neutro indistintamente, lo que facilita la instalación si el pulsador ya venía de Fase en la instalación anterior, por ejemplo de haber un regulador.
Funcionamiento
Con cada pulsación conecta y desconecta la carga. Evita conmutadas y cruzamientos.
Hasta 500W de carga
Admite de 0W a 500W (R). Todo tipo de cargas. Compatible con cualquier tipo de carga, pequeños contactores, relés, etc. MULTICARGA.
