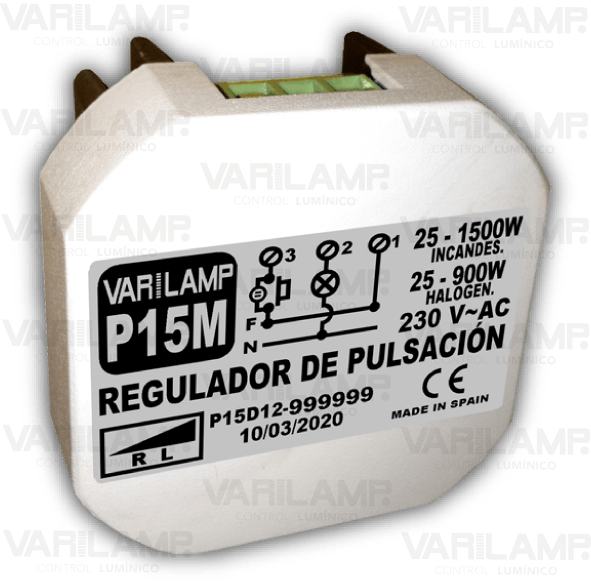

P15M
Regulador a pulsadores para halógenos e incandescencia
Regulador a pulsadores con memoria que varía la luminosidad y el consumo eléctrico. Rango de regulación desde un 5% hasta un 90%, equivalente al mismo porcentaje de ahorro energético. Memoria de último encendido. Función de encendido desde mínimo manteniendo pulsado con luz apagada. Instalación a sólo 3 hilos.
COMPATIBLE CON INCANDESCENCIA Y HALÓGENOS (230VAC~50Hz)

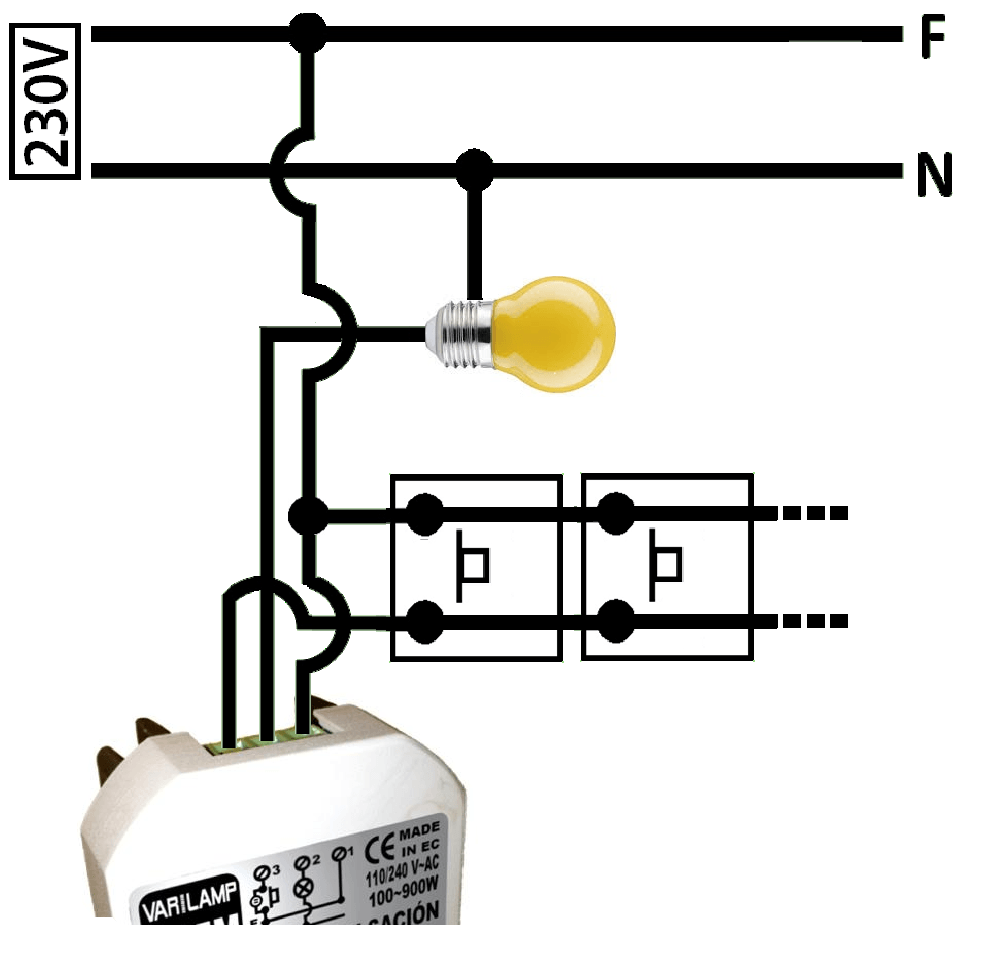

Esquema de instalación
Instalación a 3 hilos. Conectar Fase a borna 1. En borna 2 conectar la vuelta de carga, que viene de Neutro. Finalmente en borna 3 conectar la vuelta de pulsador/es que viene de Fase. Se pueden conectar hasta 5 pulsadores en paralelo con indicador luminoso e ilimitados sin él. NOTA: El esquema se ve reflejado porque, al llevar este modelo el disipador aleteado, la etiqueta del esquema está por la otra cara.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Multimedia
En el vídeo se visualiza un ejemplo de montaje en una instalación convencional, realizado por uno de nuestros técnicos. Así mismo, se muestra el funcionamiento básico del producto.
Instalación a 3 hilos
Instalación a sólo 3 hilos en serie con la carga. Regulación a TRIAC.
Funcionamiento
Con una pulsación corta enciende o apaga la luz progresivamente.
Manteniendo pulsado se produce la regulación, deteniéndose al soltar el pulsador.
Hasta 1500W de carga
Admite hasta 1500W de carga máxima para lámparas incandescentes y un máximo de 900W para lámparas halógenas.
