TL20 DIN
Telerruptor universal en carril DIN para cualquier tipo de carga a 230VAC
Telerruptor (interruptor biestable de accionamiento por pulsadores) en Carril DIN para todo tipo de cargas. Adapta instalaciones con pulsadores a todo tipo de cargas. Entrada de pulsador desde Fase o Neutro indistintamente. Totalmente silencioso.Salida a relé.
COMPATIBLE CON CUALQUIER TIPO DE CARGA (230VAC~50Hz)

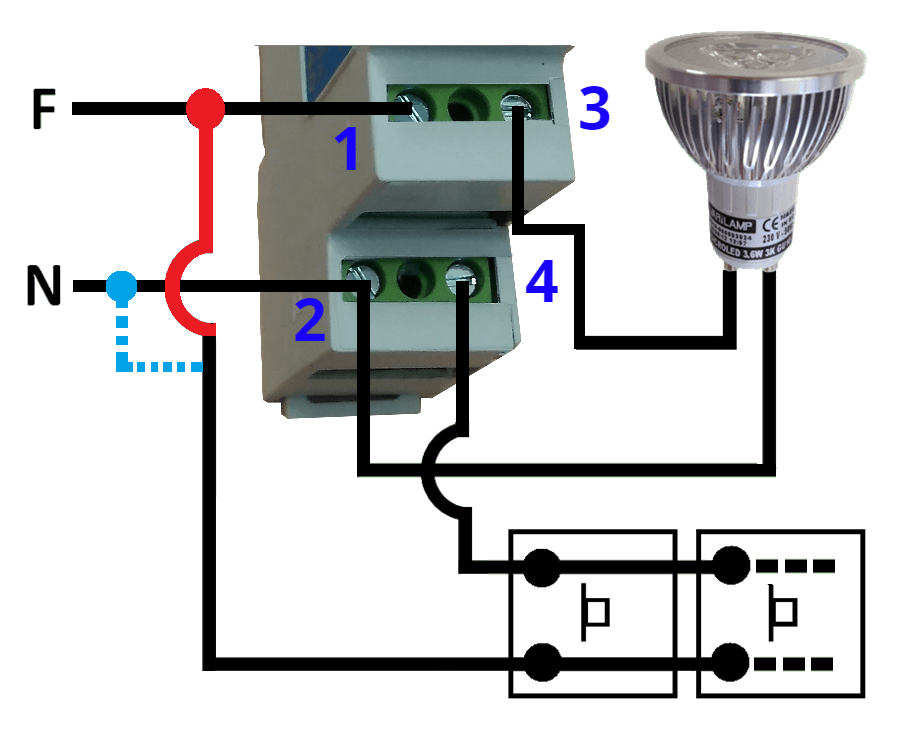

Esquema de instalación
Instalación a 4 hilos. Los números de borna están serigrafiados en el plástico al lado de cada una. Conectar Fase a borna 1 y Neutro a borna 2. En borna 3 conectar la vuelta de carga, que viene de Neutro. Finalmente en borna 4 conectar la vuelta de pulsador/es, que podrá venir desde Fase o desde Neutro indistintamente (se representa con línea azul discontínua). Se pueden conectar hasta 10 pulsadores en paralelo con indicador luminoso e ilimitados sin él.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Entrada de pulsador desde Fase o Neutro indistintamente
Reconoce la entrada de pulsador desde Fase o Neutro indistintamente. Admite hasta 10 pulsadores con indicador luminosos e ilimitados sin él.
Funcionamiento
Con cada pulsación conecta y desconecta la carga. Evita conmutadas y cruzamientos.
Hasta 2000W de carga
Admite de 0W a 2000W (R). Relé de 10A. Todo tipo de cargas. Compatible con cualquier tipo de carga, pequeños contactores, relés, etc. MULTICARGA.
